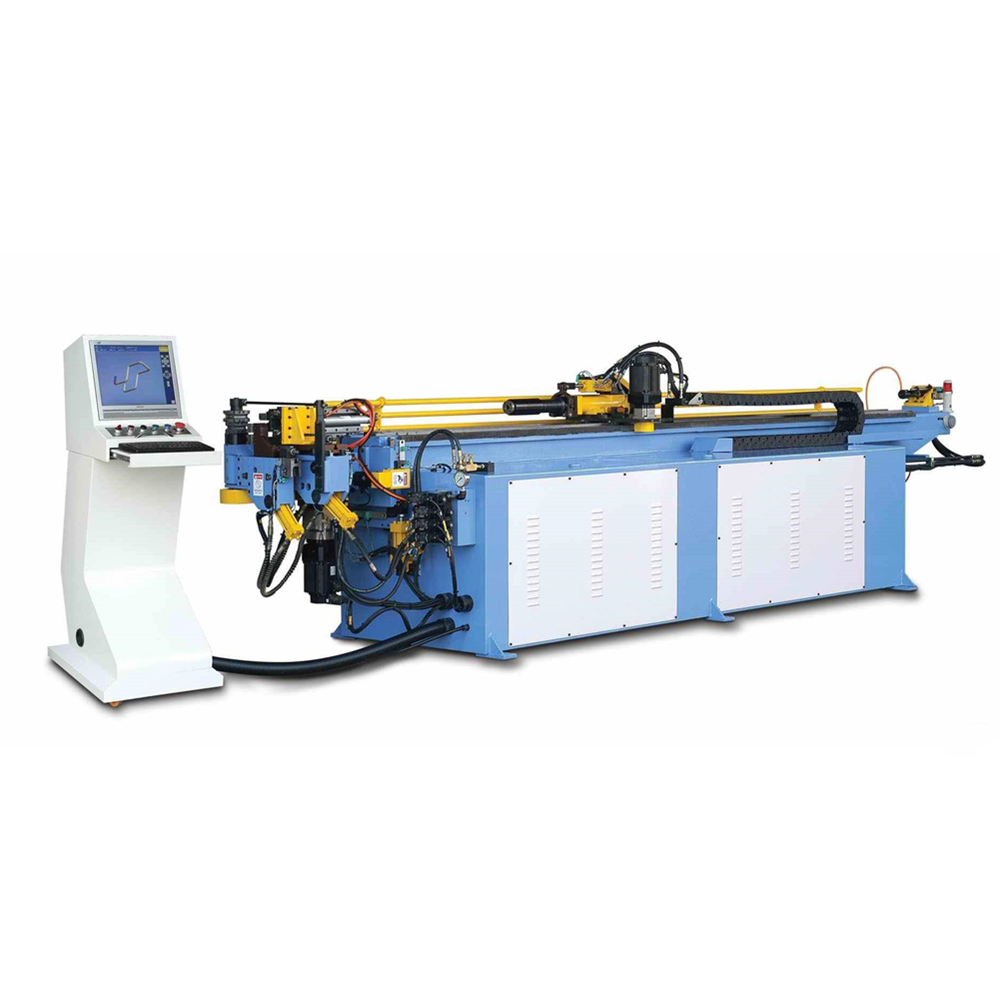

Трубогиб дорновый з ЧПУ DW50CNC

DW50CNC автоматичний з ЧПУ

Основна специфікація
Це повністю автоматичний трубозгинальний верстат. Згинання труби за допомогою сервоприводу (гідравлічне як опція), подача труби за допомогою сервоприводу, обертання труби за допомогою сервоприводу, затискання труби за допомогою гідравліки, переміщення оправки за допомогою гідравліки.
Сенсорний екран з англійською або будь-якою іншою мовою, контролер ПЛК (промисловий ПК з Windows XP як опція). Вентиляторне/водяне/олійне охолодження на ваш вибір. З функцією автоматичного змащення. Електричні та гідравлічні деталі з Японії, Франції та Німеччини.

Інструмент для згинання
Стандартний інструмент: сталь 45 #
Додатковий інструмент: матеріал Cr12
Труба з нержавіючої сталі: оправлення та складкорозгладжувач - Алюмінієво-мідна легована сталь
Алюмінієва труба: згинальна матриця, затискна матриця та притискна матриця - нейлоновий матеріал

Технічний параметр
Модель DW50CNC
Максимальний згин R для вуглецевої труби становить 1,5D. Ø51X 3 т
Максимальний вигин R для труби із нержавіючої сталі становить 1,5D. Ø45X 1,5 т
Довжина згинання труби 2850 мм.
Макс R для згинання 220 мм
Максимальний кут згинання 185°
Процес згинання кожної труби
Робоча швидкість Швидкість гибу Ma × 45°/сек
Швидкість обертання Ma × 280°/сек
Швидкість переміщ Ма × 900 мм/сек
Точність роботи Кут вигину ± 0,1°
Кут повороту ±0,1°
Поздовжнє переміщення ± 0,1 мм
Тиск гідросистеми 14 МПа
Спосіб введення інформації Ось (Y, B, C)
Метод згинання сервопривід
Макс.група згинання (осередків) 500
Потужність поворотного серводвигуна 400 Вт
Потужність подачі серводвигуна 1300 Вт
Потужність електродвигуна 5,5 кВт
Вага машини 2250 кг
Розмір ДхШхВ (см) 430X85X115
